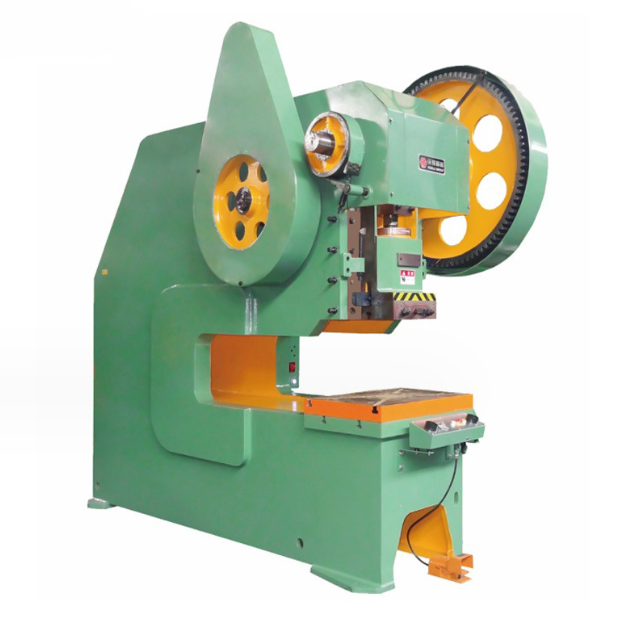

Характеристики штамповочного пресса JH23:
Этот станок обладает преимуществами хорошей жесткости, стабильной точности, механической защиты от перегрузки в ползуне, а также безопасности, надежности и длительного срока службы станка.
Используя комбинированную пневматическую фрикционную муфту-тормоз, станок имеет компактную конструкцию, плавную трансмиссию, чувствительное движение, простоту управления и низкий уровень шума.
Благодаря электрическому и пневматическому управлению можно реализовать такие действия, как медленное перемещение, одиночное продавливание, непрерывное продавливание и аварийную остановку.
Все они оснащены централизованным управлением ПЛК, а электрическое управление имеет штепсельную розетку для установки фотоэлектрического защитного устройства, отвечающего требованиям безопасности личной защиты пользователей.
Станок имеет высокую эффективность автоматического производства, высокую производительность, низкую цену и высокое качество.Это продукт-заменитель J23.
JH23主要规格:
Технические параметры | ед. из. | JH23-16 | JH23-25 | JH23-35 | JH23-40 | |
Номинальная сила ползунка | кН | 160 | 250 | 350 | 400 | |
Номинальная сила хода | мм | 2 | 2.5 | 3.5 | 6 | |
Ход ползунка | мм | 55 | 65 | 80 | 90 | |
кол-во хода | раз/мин | 125 | 80 | 60 | 50 | |
высота закрытия | мм | 220 | 270 | 290 | 320 | |
Закрытая регулировка высоты | мм | 45 | 55 | 60 | 65 | |
Расстояние от центра ползунка до фюзеляжа | мм | 160 | 200 | 220 | 250 | |
Расстояние между колоннами | мм | 220 | 270 | 280 | 340 | |
Размер нижней части слайдера | лево-право | мм | 200 | 250 | 250 | 300 |
перед-зад | мм | 180 | 220 | 220 | 260 | |
Размер отверстия ручки штампа | диаметр | мм | 40 | 40 | 40 | 50 |
глубина | мм | 60 | 60 | 60 | 70 | |
工作台尺寸 | лево-право | мм | 450 | 560 | 610 | 700 |
перед-зад | мм | 300 | 370 | 400 | 460 | |
Толщина верстака | мм | 40 | 50 | 60 | 65 | |
Максимальный угол наклона | мм | 35 | 30 | 30 | 30 | |
Расстояние между верстаком и землей | мм | 750 | 800 | 815 | 850 | |
Габаритные размеры | перед-зад | мм | 1200 | 1345 | 1462 | 1930 |
лево-право | мм | 1050 | 1170 | 1195 | 1560 | |
высота | мм | 1960 | 2132 | 2215 | 2740 | |
Расстояние между анкерными болтами | перед-зад | мм | 780 | 920 | 1020 | 1300 |
лево-право | мм | 450 | 600 | 650 | 920 | |
мощьность двигателя | кВт | 1.5 | 3 | 4 | 7.5 | |
вес | кг | 1185 | 2050 | 2530 | 5440 |
