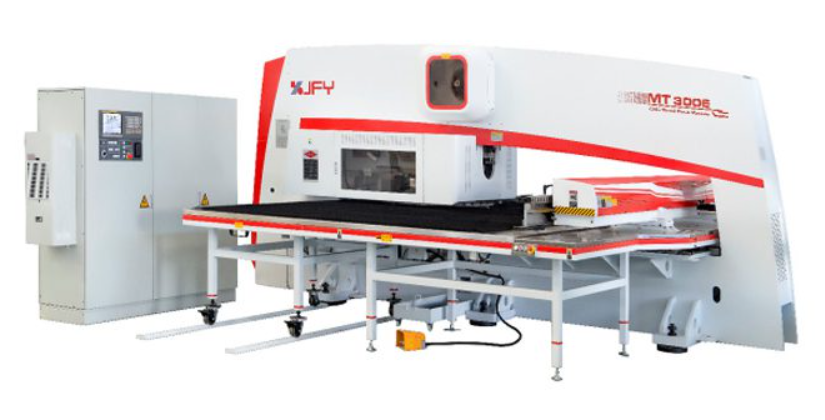

Револьверно-пробивной станок с ЧПУ Mt-200
Описание станка
1. Система с приводом от одного серводвигателя использует серводвигатель с прямым приводом с большим крутящим моментом и приводной блок с высокой перегрузочной способностью, что обеспечивает низкое энергопотребление, высокую эффективность передачи, надежную работу и удобное обслуживание.
(1) Регулируемая скорость и ход
а. Ход пуансона можно выбирать автоматически в зависимости от толщины листа, что повышает эффективность работы.
б. Скорость перфорации регулируется в каждой точке каждой отдельной станции.
в. машина может работать на высокой скорости во время холостого хода и на низкой скорости во время настоящей штамповки, таким образом можно эффективно улучшить качество штамповки, и во время штамповки действительно нет шума.
(2). Система оснащена защитой от перегрузки по току и механическими устройствами защиты от перегрузки.
(3). Усилие штамповки можно автоматически регулировать в зависимости от толщины листа и скорости работы пуансона, чтобы качество штамповки достигало высокого уровня.
2. Револьверная головка с втулкой обрабатывается попарно.
Револьверная головка обработана специальным устройством для обеспечения соосности верхней и нижней револьверной головки и увеличения срока службы оснастки; втулка башни упрощает конструкцию башни и продлевает срок службы; использование длинной оснастки позволяет повысить точность направляющих и продлить срок службы оснастки (для толстого листа).
3. Импортные пневматические, смазочные и электрические компоненты обеспечивают надежность всей машины.
4. Большая направляющая и шариковый винт из Японии или Германии обеспечивают высокую точность подачи.
5. Рабочий стол со смешанной щеткой и шариками снижает шум и вибрацию во время работы, а также защищает поверхность листа.
6. Сварная рама О-типа подверглась двойной вибрации, напряжения полностью сняты. Рама обрабатывается немецким обрабатывающим центром двустороннего пятигранника SHW за один раз, нет необходимости выполнять повторное позиционирование.
7. Плавающий зажим с большой силой зажима обеспечивает стабильную подачу; Встроенная каретка обеспечивает хорошую жесткость и удобное перемещение зажима.
8. Система оснащена функцией автоматической защиты зажима, позволяющей избежать повреждения инструмента и зажима, обеспечивая непрерывную работу программы.
9. Автоматическая индексация использует высокоточное червячное колесо и червячный механизм, что обеспечивает высокую точность индексации. Макс. Диаметр инструмента может достигать 88,9 мм, а автоматический индекс может быть расширен до 4 номеров.
10. Интегрированная конструкция балки позволяет объединить каретку и балку в одну часть, что повышает жесткость и обеспечивает точное позиционирование. Станок может работать гораздо стабильнее при высокоскоростной подаче и устраняет отклонение осей X и Y.
11. Ось X: для привода высокоточного шарикового винта используется серводвигатель, а каретка отличается высокой жесткостью и легкой конструкцией. Ось Y: серводвигатель напрямую приводит в движение стойку подачи, которая соединена с направляющей машины, балка разделенного типа фиксируется на стойке подачи, а действующая сила будет передаваться на раму машины и землю через стойку подачи и направляющую, чтобы уменьшить самостоятельную нагрузку. вибрация балки. Эта конструкция отличается хорошей жесткостью, малым весом, низкой гравитацией, хорошей динамической реакцией всей системы подачи, стабильной работой и хорошей точностью.
12. Центральная система смазки обеспечивает подачу смазки непосредственно к соответствующей точке смазки, что снижает трение каждой рабочей пары и увеличивает срок службы.
13. Установлены переключатель защиты от деформации листа и переключатель защиты от снятия листа.
№ Спецификация Единица измерения Модель машины
МТ200Е МТ300Е
1 Макс. Усилие пуансона кН 200 300
2 Тип главного привода/Привод от одного двигателя Привод от одного двигателя
3 Система ЧПУ / BECKHOFF BECKHOFF
4 Макс. Размер обработки листа (с одной перестановкой), мм 1250*5000 1500*5000 1250*5000 1500*5000
5 № зажима №. 3 3
6 Макс. Толщина обрабатываемого листа мм 3,2 3,2/6,35
7 Макс. Диаметр пуансона за раз, мм Φ88,9 Φ88,9
8 Главный цилиндр Ход мм 32 32
9 Макс. Удар с темпом 1 мм, ч/мин 780 780
10 Макс. Горячий удар со скоростью 25 мм, л/мин 420 420
11 Макс. Скорость высечки л.с./мин 1500 1500
12 Количество комплектов репозиционных цилиндров 2 2
13 № станции №. 32 32
14 № AI №. 2 2
15 № управляющей оси №. 5(X,Y,V,Т,С) 5(X,Y,V,Т,С)
16 Тип инструмента / Длинный тип Длинный тип
17 Тип рабочего стола/Фиксированный рабочий стол с полной щеткой
(Подъемные шарики для погрузки могут быть добавлены в качестве опции) Ниже 3,2 мм:
Фиксированный рабочий стол с полной кистью
(Подъемные шарики для загрузки могут быть добавлены в качестве опции)
Выше 3,2 мм:
Полный рабочий стол для шариков
18 Макс. Скорость подачи по оси X м/мин 80 80
Ось Y 60 60
XY Комбинированный 100 100
19 Скорость вращения барабана об/мин 30 30
20 Скорость вращения инструмента об/мин 60 60
21 Точность мм ±0,1 ±0,1
22 Макс. Грузоподъемность кг 150 150
23 Мощность главного двигателя кВА 30 30
24 Давление воздуха МПа 0,55 0,55
25 Расход воздуха л/мин 250 250
26 Емкость памяти ЧПУ / 500 ГБ 500 ГБ
27 Габаритные размеры мм 5350×5000×2355 5850×5000×2355 5350×5000×2355 5350×5000×2355
- Цена: Цену уточняйте
