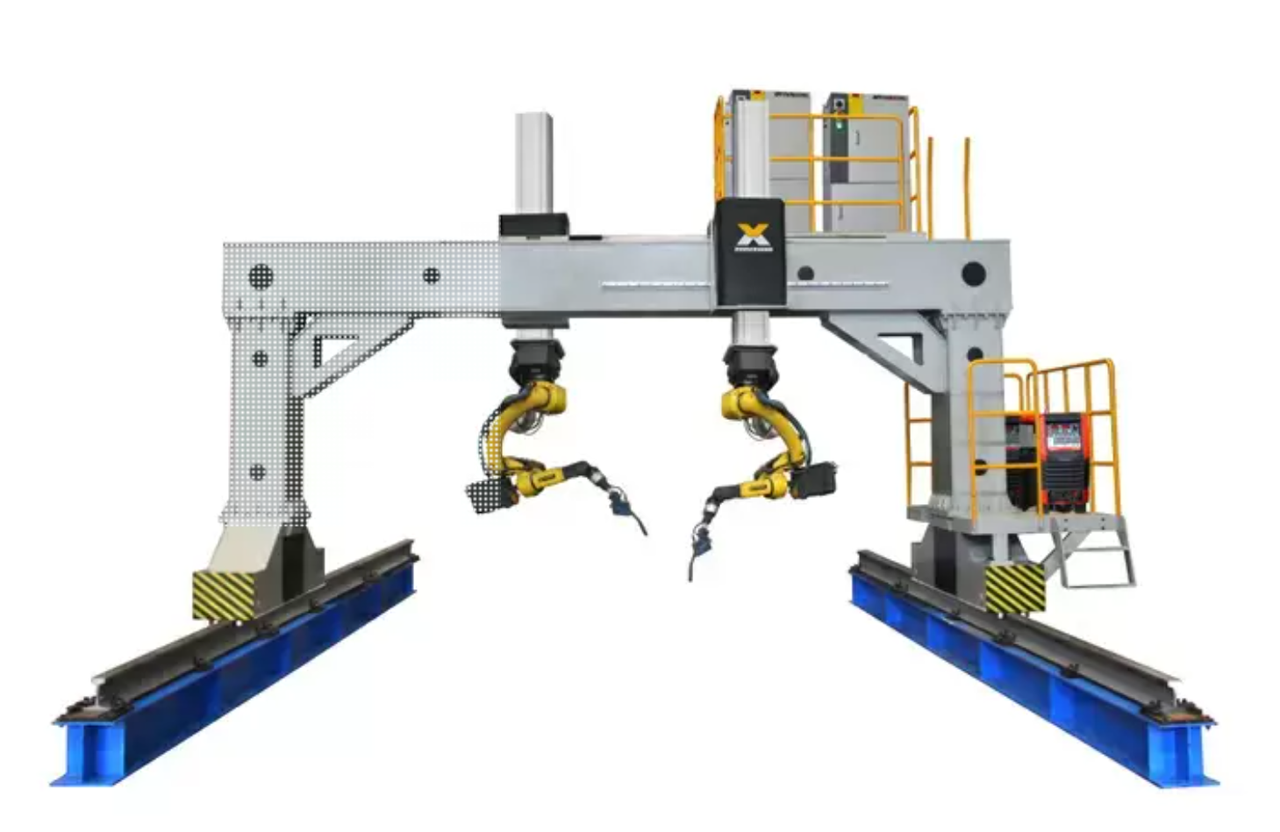

Портальный сварочный робот стальной конструкции
- В наличии
Цену уточняйте
Данное оборудование представляет собой специальный сварочный робот для стальных конструкций, специально разработанный для автоматизированного производства на заводах по производству металлоконструкций.
1. Оборудование в основном состоит из: деталей направляющих, портальных деталей, деталей регулировки робота, деталей электрического блока управления, деталей сварочного источника питания и т. д.
2. Компоненты портала в основном состоят из рамы приводного конца, поперечины, регулировочной рамы и т. д. Балка приводного конца, поперечина и регулировочная рама имеют сварную конструкцию коробчатой балки, а затем подвергаются обработке для снятия напряжений после сварки. Структура компактна, внешний вид красивый.
3. Активная ведущая концевая балка всей машины использует японский сервопривод и двигатель переменного тока Panasonic для привода японского редуктора SHIMPO, а затем через реечную передачу на стороне ведущей концевой балки устанавливается горизонтальное направляющее колесо. . Направляющее колесо можно прижать к направляющей, регулируя его эксцентриковый вал, тем самым обеспечивая стабильность и точность всей работы машины.
4. Все движущиеся направляющие тележки изготовлены из стали плотностью 38 кг/м. Наружные стороны направляющих оборудованы стойками прецизионной обработки. Стойка изготовлена из стали 45 с модулем 2,0. Примите метод двустороннего привода. Направляющие рельсы фиксируются через опорные пластины прижимной пластины. Этот метод установки может обеспечить важные технические параметры, такие как продольная прямолинейность и параллельность двух направляющих.
| макс длина обработки | 11м |
| ширина фланца | 2.5м |
| Портальная подвижная рельсовая колея | 2800 мм |
| Мощность двигателя портального перемещения | 2x0.75 кВт |
| Скорость перемещения портала при сварке | 100-1000 мм/мин |
JANA QAZAQSTAN!
| Основные атрибуты | |
|---|---|
| Производитель | Panasonic |
- Цена: Цену уточняйте
