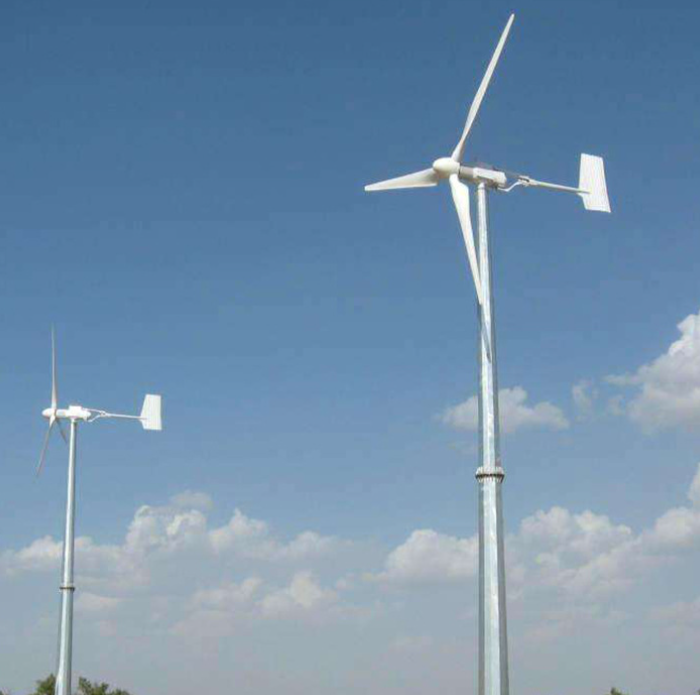

Описание системы ветряной турбины 10 кВт
Ветряная турбина 10 кВт предназначена для маломасштабной генерации электроэнергии, подходит для жилых, небольших коммерческих или сельскохозяйственных нужд. Она обеспечивает надежное и эффективное средство использования энергии ветра, способное работать в условиях переменного ветра. Турбина обычно имеет конструкцию с горизонтальной осью, с тремя лопастями, оптимизированными для низких и умеренных скоростей ветра, и легко интегрируется с автономными и сетевыми системами.
Ключевые компоненты:
Ротор и лопасти: турбина имеет три прочных композитных лопасти с диаметром ротора около 6-8 метров, разработанные для оптимальной аэродинамической эффективности.
Редуктор: Редуктор среднего размера передает механическую энергию от ротора к генератору.
Генератор: 3-фазный генератор с постоянными магнитами (PMG) эффективно преобразует механическую энергию в электрическую с минимальными потерями.
Инвертор и контроллер: обеспечивает преобразование энергии и облегчает плавную интеграцию как с сетью, так и с автономной аккумуляторной системой.
Система рыскания: выравнивает турбину по направлению преобладающего направления ветра для оптимального сбора энергии.
Тормозная система: как механические, так и аэродинамические тормоза обеспечивают функцию аварийной остановки для защиты турбины в условиях сильного ветра.
Комплект датчиков:
Анемометр (датчик скорости ветра):
Предоставляет данные о скорости ветра в реальном времени для оптимизации работы турбины и предотвращения повреждений из-за чрезмерной скорости ветра путем регулировки шага лопастей или активации тормозной системы.
Флюгер (датчик направления ветра):
Отслеживает направление ветра, чтобы гарантировать, что система рыскания правильно выравнивает турбину для максимальной эффективности выработки электроэнергии.
Датчики температуры:
Датчик температуры генератора: контролирует температуру генератора для предотвращения перегрева и обеспечения оптимальной производительности.
Датчик температуры коробки передач: непрерывно контролирует рабочую температуру коробки передач для защиты от перегрева и механического износа.
Датчик температуры окружающей среды: определяет внешнюю температуру для регулировки производительности турбины в различных погодных условиях.
Датчики вибрации (акселерометры):
Устанавливаются в коробке передач и генераторе для обнаружения аномальных вибраций, указывающих на потенциальные механические проблемы, такие как дисбаланс, износ подшипников или несоосность.
Датчики шага лопастей:
Контролируют положение шага лопастей, позволяя в реальном времени выполнять корректировку для поддержания оптимальной аэродинамической эффективности при различных ветровых условиях.
Датчики крутящего момента:
Измеряют крутящий момент в трансмиссии, чтобы обеспечить эффективную передачу энергии от ротора к генератору и обнаружить любые признаки механического напряжения.
Датчики положения рыскания:
Обеспечивает обратную связь о положении системы рыскания, чтобы гарантировать, что турбина правильно выровнена по ветру.
Датчики выходной мощности:
Измеряют электрическую мощность, вырабатываемую турбиной, помогая контролировать производительность и обеспечивать соответствие выходной энергии ветровым условиям.
Датчик влажности:
Контролирует уровень влажности внутри гондолы, чтобы предотвратить накопление влаги, которая может повредить электрические компоненты.
Датчики давления:
Контролируют гидравлическое давление в тормозной системе, обеспечивая надлежащую работу в аварийных ситуациях.
Тензодатчики:
Устанавливаются на лопастях и башне для измерения структурных нагрузок, предоставляя данные о напряжении и усталости с течением времени, что необходимо для прогнозирования потребностей в техническом обслуживании и предотвращения отказа конструкции.
Датчики оборотов (тахометры):
Измеряют скорость вращения ротора и генератора для регулировки рабочих параметров и поддержания безопасной эксплуатации.
Датчики качества масла:
Контролируют качество смазки в редукторе, помогая предотвратить повреждения из-за деградации или загрязнения масла.
Датчики напряжения и тока:
Отслеживают напряжение и ток на выходе генератора, обеспечивая стабильную подачу электроэнергии и эффективную работу турбины.
JANA QAZAQSTAN!
- Цена: от 10 000 000 ₸
