Особенности:

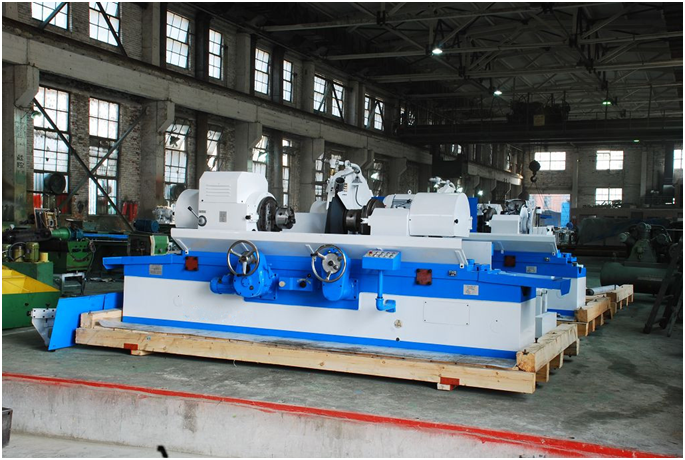

- Станок для перешлифовки коленвала модели MQ8260A основан на модели MQ8206 и предназначен для использования к автомобилям, тракторам, для дизельных двигателей и их ремонтных мастерских для измельчения журналов и коленчатых валов.
Особенности структуры:
- Три различных скорости работы можно получить, используя ремни в передней бабке.
- Крестовые патроны используются в бабке и задней бабке.
- Фрикционная муфта используется в цепочке трансмиссии на головке для ее легкой регулировки.
- Траверс стола работает либо вручную, либо по мощности.
- Быстрый подъём и снятие колесной пары осуществляется с помощью гидравлических средств.
- Шпиндель колеса диаметром 80 мм имеет хорошую жесткость и прочность.
- Используются ролики для движения колес.
- Прокладки и колесные диски смазываются в автоматическом цикле с помощью масляного насоса.
Основные характеристики | |
Максимальный рабочий диаметр качания × Максимальная рабочая длина | Φ580×1600 мм |
Параметры |
|
1. Максимальный проворачиваемый диаметр над столом | Φ580 мм |
Рабочая поверхность с устойчивым покоем | Φ30~Φ100 мм |
Эксцентриситет коленчатого вала | 110 мм |
2. Максимальная рабочая длина | |
Максимальная длина коленчатого вала при установке в 3-х кулачковом патроне | 1400 мм |
Между центрами | 1600 мм |
3. Максимальная рабочая масса | 120 кг |
Передняя бабка |
|
1. Высота центра | 300 мм |
2. Рабочая скорость вращения | 25、45、95 мин-1 |
Шлифовальная бабка |
|
1. Максимальное поперечное перемещение | 185 мм |
2. Быстрый подвод-отвод шлифовальной бабки | 100 мм |
3. Подвод шлифовальной бабки за 1 оборот маховика | 1 мм |
Цена деления на маховике подвода шлифовальной бабки | 0.005 мм |
Шлифовальный круг |
|
1. Скорость шпинделя (2 ступени) | 740.890 мин-1 |
2. Скорость резания | 25.6-35 м/сек |
3. Размеры шлифовального круга (Наружный диаметр× ширина ×Внутренния диаметр) | Φ900×32×Φ305 мм |
Стол |
|
1. Перемещение стола на 1 оборот маховика, грубая подача | 5.88 мм |
Перемещение стола на 1 оборот маховика, тонкая подача | 1.68 мм |
2. Поворот стола (конус 18/100) | 5° |
3. Цена деления устройства поворота стола (конус 1:50) | 10′ |
Суммарная мощность двигателей |
9.82 кВт |
Габаритные размеры станка (Д×Ш×В) |
4166×2037×1584 |
Масса станка |
Примерн. 6000 кг |
Точные характеристики |
|
Общая точность | ≤0.01 мм |
Цилиндричность | ≤0.01 мм |
Шероховатость поверхности | Ra 0.32 мкм |
Аксессуары | |
Основные аксессуары |
|
Кулачковый патрон | 2 комплекта |
Устройство правки шлифованного круга | 1 комплект |
Устройство балансировки валочного круга (Φ80) | 1 комплект |
Выравнивающий клин | 11 комплектов |
Колесный адаптер | 1 комплект |
Поводок | 1 комплект |
Вертикальная стойка для выравнивания | 1 комплект |
Горизонтальная стойка для выравнивания | 1 комплект |
Дополнительные аксессуары (за дополнительную плату) |
|
Подставка для балансировки колес HJX-85-04 | 1 комплект |
Комод | 1 комплект |
Измерительное устройство подвески | 1 комплект |
Центрирующее устройство | 1 комплект |
Информация для заказа
- Цена: Цену уточняйте
