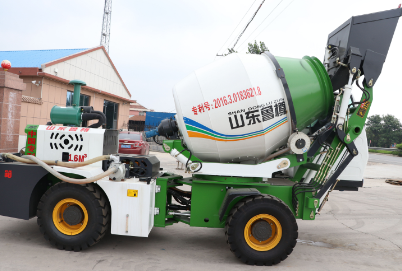

Автобетоносмеситель JBC1.6R

МОДЕЛЬ

JBC1.6 / 1.6R

ДВИГАТЕЛЬ

Модель

YN27GBZ

Тип

дизель, 2,7 л, 4-цилиндровый рядный, с турбонаддувом и водяным охлаждением, сухой воздушный фильтр

Впрыск

прямой с механическим контролем

Номинальная мощность

55 кВт (75 л.с.)

Максимальный крутящий момент

237 Нм при 2000 об / мин

Стандарт выбросов

Euro II

ШАССИ

Структура

Шарнирное рулевое управление

Коробка передач

Коробка передач Автоматическая, 4F + 4R смещение

Рулевые колеса

2 рулевых колеса, с усилителем рулевого управления с двойной нагрузкой

Ведущие колеса

4 × 4 Задний мост качается (± 28 °) с планетарными редукторами

Тормоза

Внутренние ступичные и аварийные тормоза, действующие на 4 колеса, активация с помощью мини серво насоса на независимой двухконтурной схеме. Стояночный тормоз с отрицательным давлением, с внутренними колесными дисками на передней оси.

Шины

внедорожного типа со стальным кордом, 20,5-16-12PR, максимальная нагрузка 2540 кг (450 кПа)

ПОГРУЗКА

Объем бункера

270 л

Количество загрузок лопаты для полного барабана

около 6 раз

Система взвешивания

Подъемный рычаг оснащен высокоточным автоматическим устройством взвешивания

СМЕШИВАНИЕ И РАЗГРУЗКА

Объем смешивания

1,6 м3

Геометрический объем

2,9 м3

Производительность по бетону

1,6 м3 / партия, 6,4-8 м3 / час

Скорость вращения барабана

15 об / мин

Угол поворота барабана

270 ° Реакционная рама, установленная на сверхпрочном шариковом седле, может поворачиваться на 180 градусов гидравлически и автоматически блокироваться гидравлическими тормозами.

Желоб

Съемный желоб обеспечивает прямую разгрузку через бункер. 2 шт. Удлинителей желоба поставляются вместе с грузовиком. Желоб можно поворачивать на 180 градусов с помощью регулируемой вручную ручки.

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Генератор

28В-500 Вт (18 А)

Батарея

2 х 12 В - 60 Ач (272 А)

ВОДНАЯ СИСТЕМА

90 л / мин (Самовсасывающий гидравлический водяной насос)

Емкость резервуара для воды

2x230 л

Водяной насос

Самовсасывающий объемный насос 24 В, насос высокого давления оборудован для мойки грузовика

ГИДРАВЛИЧЕСКАЯ СИСТЕМА

Максимальный поток

20/50 л / мин

Максимальное давление

16 МПа

Управление джойстиком

Многофункциональный джойстик с 3 рукоятками

Теплообменник

Алюминиевый

ТРАНСПОРТНОЕ СРЕДСТВО

Скорость движения

вперед: 0-7 км / ч, 7-20 км / ч,

назад: 0-7 км / ч, 7-20 км / ч

Габаритные размеры

(Д × Ш × В) 6030 мм × 2240 мм × 2750 мм (полная высота 3400 мм)

ВЕС

Вес в рабочем состоянии

5500 кг

Грузоподъемность

3840 кг

Макс. вес брутто

9340 кг

КАБИНА

Тип

Закрытая кабина, наклонное переднее стекло, удобные сиденья с гибкой подвеской и регулируемой высотой

Система кондиционирования

Охлаждение и обогрев кондиционера
