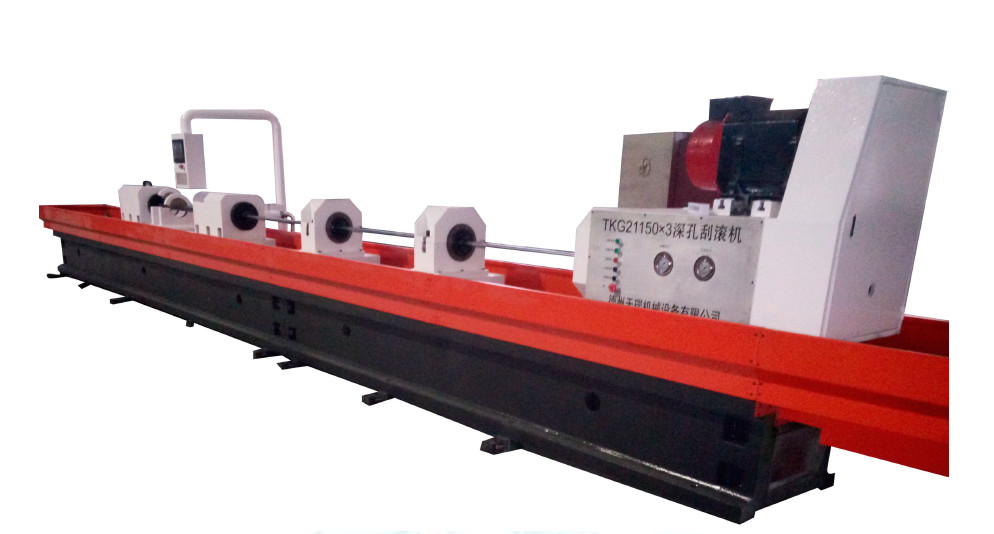

Станок для зачистки и полировки глубоких отверстий с ЧПУ

  • Под заказ
  • Оптом и в розницу
clockОтправка с 27 июня 2024

Цену уточняйте

Станок для зачистки и полировки глубоких отверстий с ЧПУ
Станок для зачистки и полировки глубоких отверстий с ЧПУПод заказ
Цену уточняйте
+7 (700) 044-42-89
+7 (700) 044-42-89

Заказ только по телефону

возврат товара в течение 14 дней по договоренности

Станок для зачистки и прокатки глубоких отверстий с ЧПУ в основном используется для массового производства цилиндрических изделий. Скребко-прокатный процесс используется для точной обработки внутренней поверхности отверстий различных цилиндров. . Станок обрабатывается фиксированной заготовкой и вращающейся подачей. Эффективность обработки во много раз выше, чем у традиционных станков для обработки глубоких отверстий. Это идеальное технологическое оборудование для производства цилиндров для угольных шахт и инженерных цилиндров.
Станок для очистки и прокатки глубоких отверстий  с ЧПУ может обрабатывать 40-300 мм в диаметре и 500-10000 мм в длину, включая JTG-C10, JTG-C16, JTG-C20, JTG-C25, JTG-C30 и т. Д. Станки для зачистки и полировки глубоких отверстий с ЧПУ широко используются для обработки глубоких отверстий в деталях, таких как производство пресс-форм, гидравлическое оборудование, двигательная промышленность, аэрокосмическая промышленность, военная промышленность, промышленность теплообменников, машиностроение, угольная промышленность и т. Д. масляный цилиндр, угольный масляный цилиндр, небольшой масляный цилиндр для копания, цилиндр пресс-подборщика, цилиндр насосной тележки и другие компоненты цилиндра.

Модель и параметры станка для зачистки и полировки глубоких отверстий с ЧПУ:

 Название

Название характеристики

Параметры

JTG-C10

JTG-C16

JTG-C20

Рабочий объем

Диапазон диаметров растачивания

Ф40-Ф100mm

Ф40-Ф160mm

Ф40-Ф200mm

Мощность обработки

0.2-0.7mm

0.2-0.7mm

0.2-0.7mm

Параметры шпинделя бурового ящика

Центральная высота

≥200mm

≥250mm

≥300mm

Коническое отверстие на переднем конце шпинделя

 Ф80mm1:20

 Ф80mm1:20

 Ф80mm1:20

Диапазон скорости шпинделя

3-1000r/min Бесступенчатая регулировка скорости

3-1000r/min Бесступенчатая регулировка скорости

3-1000r/min Бесступенчатая регулировка скорости

Кнопка расточной планки

≥1500N.m

≥1500N.m

≥1500N.m

Параметр подачи

 Диапазон скорости подачи

5-1000mm/min

бесступенчатый

 5-1000mm/min бесступенчатый

5-1000mm/min

бесступенчатый

Скоростьперемещения поддона

2m/min

2m/min

2m/min

Момент подачи расточной оправки

≥500N.m

≥800N.m

≥800N.m

Длина позиции

0-6000mm

0-8000mm

0-8000mm

Точность работы

Шероховатость поверхности расточки заготовки

 ≤Ra3.2um

 ≤Ra3.2um

 ≤Ra3.2um

Шероховатость прокатной поверхности заготовки

 ≤Ra0.4um

 ≤Ra0.4um

 ≤Ra0.4um

Цилиндричность обработки детали

 ≤0.036/500mm

 ≤0.036/500mm

 ≤0.036/500mm

Круглость обработки заготовки

 ≤0.03/100mm

 ≤0.03/100mm

 ≤0.03/100mm

Мощность двигателя

Мощность двигателя расточной оправки

15KW AC серводвигатель

18.5KW AC servo серводвигатель

30KW AC servo серводвигатель

Мощность двигателя гидравлического насоса

1.8KW

1.8KW

1.8KW

Подающий двигатель

3.7KW AC серводвигатель

3.7KW AC серводвигатель

3.7KW AC серводвигатель

Мощность двигателя экстракции жидкости

3KW

3KW

3KW

Мощность двигателя охлаждения

5.5KW 2 группы

5.5KW 2 группы

5.5KW 2 группы

Быстро движущийся мотор подголовника

2 KW

2KW

2 KW

Электродвигатель магнитного сепаратора

2.8KW

2.8KW

2.8KW

Другое

Номинальное давление системы охлаждения

 0.36Mpa

 0.36Mpa

 0.36Mpa

Номинальное давление подъемной системы

0.36Mpa

0.36Mpa

0.36Mpa

Номинальное давление гидросистемы

 6.3Mpa

 6.3Mpa

 6.3Mpa

Максимальное усилие затяжки дозатора масла

 10KN

 15KN

 20KN

Расход системы охлаждения

200L/min 2 группы

200L/min 2 группы

200L/min 2 группы

Ленточный фильтр поток

400L/min

400L/min

400L/min

Полная защита

По выбору клиента

Система ЧПУ

ПЛК или по выбору клиента



Название

Название характеристики

Параметры

JTG-C25

JTG-C30

Рабочий объем

Диапазон диаметров растачивания

Ф40-Ф250mm

Ф40-Ф300mm

Мощность обработки

0.2-0.7mm

0.2-0.7mm

Параметры шпинделя бурового ящика

Центральная высота

≥300mm

≥350mm

Коническое отверстие на переднем конце шпинделя

 Ф80mm1:20

 Ф80mm1:20

Диапазон скорости шпинделя

3-1000r/min Бесступенчатая регулировка скорости

3-1000r/min Бесступенчатая регулировка скорости

Кнопка расточной планки

≥2000N.m

≥3000N.m

Параметр подачи

 Диапазон скорости подачи

5-2000mm/min

бесступенчатый

 5-2000mm/min бесступенчатый

Скоростьперемещения поддона

2m/min

2m/min

Момент подачи расточной оправки

≥1000N.m

≥1500N.m

Длина позиции

0-8000mm

0-8000mm

Точность работы

Шероховатость поверхности расточки заготовки

 ≤Ra3.2um

 ≤Ra3.2um

Шероховатость прокатной поверхности заготовки

 ≤Ra0.4um

 ≤Ra0.4um

Цилиндричность обработки детали

 ≤0.036/500mm

 ≤0.036/500mm

Круглость обработки заготовки

 ≤0.03/100mm

 ≤0.03/100mm

Мощность двигателя

Мощность двигателя расточной оправки

30KW AC серводвигатель

37KW AC servo серводвигатель

Мощность двигателя гидравлического насоса

1.8KW

1.8KW

Подающий двигатель

3.7KW AC серводвигатель

3.7KW AC серводвигатель

Мощность двигателя экстракции жидкости

3KW

3KW

Мощность двигателя охлаждения

5.5KW 2 группы

5.5KW 2 группы

Быстро движущийся мотор подголовника

2 KW

2KW

Электродвигатель магнитного сепаратора

2.8KW

2.8KW

Другое

Номинальное давление системы охлаждения

 0.36Mpa

 0.36Mpa

Номинальное давление подъемной системы

0.36Mpa

0.36Mpa

Номинальное давление гидросистемы

 6.3Mpa

 6.3Mpa

Максимальное усилие затяжки дозатора масла

20KN

30KN

Расход системы охлаждения

200L/min 2 группы

300L/min 2 группы

Ленточный фильтр поток

400L/min

600L/min

Полная защита

По выбору клиента

Система ЧПУ

ПЛК или по выбору клиента

Информация для заказа
  • Цена: Цену уточняйте
